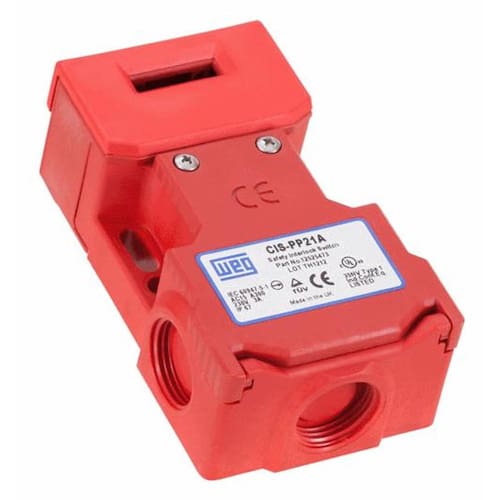

Chave de intertravamento Segurança 2NA e 1NF WEG

Chave de intertravamento Segurança 2NA + 1NF WEG
APLICAÇÃO / OPERAÇÃO:
Chaves de intertravamento de segurança operadas por lingueta são projetadas para instalação na borda anterior de proteções de máquina deslizantes, articuladas ou suspensas, fornecendo contatos de chaveamento de operação positiva e mecanismo antiviolação do atuador. Elas são feitas para proporcionar detecção de intertravamento de posição robusta para proteções móveis.
A chave é montada de forma rígida na estrutura da proteção ou máquina. O atuador é instalado na parte móvel da proteção e é alinhado com a abertura de entrada da chave. O perfil do atuador é projetado para combinar com um mecanismo came dentro do cabeçote da chave e fornecer uma chave de intertravamento de operação positiva que não pode ser facilmente burlado. Quando o atuador é inserido na chave, os contatos de segurança fecham e permitem que o circuito de partida da máquina seja habilitado. Quando o atuador é retirado, os contatos de segurança são abertos positivamente e o circuito da máquina é interrompido.
ESPECIFICAÇÕES:
- Normas: EN 1088, IEC 60947-5-1, EN 60204-1, ISO 13849-1, EN 62061, EN 954-1, UL 508
- Classificação de segurança e dados de confiabilidade confiabilidade mecânica B10d: 2,5 x 106 operações com carga de 100 mA
- EN 954-1: Até categoria 4 com relé de segurança
- ISO 13849-1: Até PLe dependendo da arquitetura do sistema
- EN62061: Até SIL3 dependendo da arquitetura do sistema
- Dados de segurança uso anual: 8 ciclos por hora / 24 horas por dia / 365 dias
- PFHd: 3,44 x 10 -8
- Vida útil: 35 anos
- MTTFd: 356 anos
- Categoria de utilização: AC15 A300 3 A
- Corrente térmica lth : 10 A
- Isolamento nominal/tensão suportável: 500 V CA / 2500 V CA
- Curso do atuador/força para abertura positiva: 6 mm / 12 N
- Raio mínimo da entrada do atuador: 175 mm padrão, 100 mm flexível
- Máxima velocidade de ação/retirada: 600 mm/s
- Material do corpo: Poliéster
- Material do cabeçote: Poliéster ou aço inoxidável 316
- Proteção do invólucro: IP67
- Temperatura de operação: -25 ºC 80 ºC
- Vibração: IEC 68-2-6, 10-55 Hz + 1 Hz / Pico: 0,35 mm, 1 oitava/min
- Fixação: 2 x M5
Especificação elétrica:
- Máx. amperagem/tensão/corrente de chaveamento:
- 120 V 6 A 720 VA abertura PF 0,38
- 240 V 3 A 720 VA abertura PF 0,38
Ean: 7909158217083
