Conector Plug Mc4 Painel Placa Cabo Solar Macho Fêmea Kit 10

Conector plug mc4 para cabos de sistema solar - macho + fêmea - kit com 10 pares

Conector mc4 é utilizado para as conexões entre os componentes de um sistema fotovoltaico.

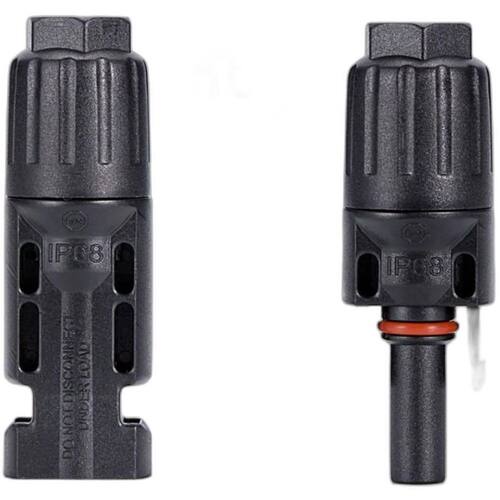

O conjunto consiste em dois conectores macho e fêmea e dois terminais de ligação macho e fêmea . Possui ainda, anel de vedação que impede a entrada de umidade e poeira, tornando-o resistente às intempéries e adequado para uso externo.

Seu design permite a conexão e desconexão rápida dos cabos, facilitando a manutenção e instalação dos painéis solares. Além disso, sua construção robusta garante uma conexão segura e confiável, minimizando a perda de energia.

Especificações técnicas

Corrente nominal: 30a
Bitola do fio: 2.5mm / 4.0mm / 6.0mm
Grau de proteção: ip67/ip67 emparelhado / ip2x não emparelhado n
Tensão nominal: 1500v dc iec 600 v dc ul
Classificação de inflamabilidade: ul94-v0
Teste de tensão: 6000v
Categoria de sobretensão/índice de poluição: catiii/2
Conector resistência de contato: 0.5m o
Conector material: cobre
Tipo conexão: crimp
Conector de isolamento material: ppo ou pbt
Faixa de temperatura de operação: -40c + 90c
Força de inserção/tração: 50n
Classe de inflamabilidade: ul94-hb / ul94-v0
Sistema de contato: multi contato
Conexão do terminal: crimpado

Inormas técnicas de referência à sistemas fotovoltaicos

- abnt nbr 16612:2020 cabos de potência para sistemas fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8 kv c.C. Entre condutores - requisitos de desempenho, especificam as características mecânicas e elétricas dos cabos empregados.
- abnt nbr nm 280:2011 condutores de cabos isolados iec 60228, mod .
- iec 62930:2017 electric cables for photovoltaic systems with a voltage rating of 1,5 kv - dc. En 50618:2014 electric cables for photovoltaic systems.

Itens inclusos

10 conectores macho
10 condutores terminal macho
10 conectores fêmea
10 condutores terminal fêmea
Marca: Não Informado
