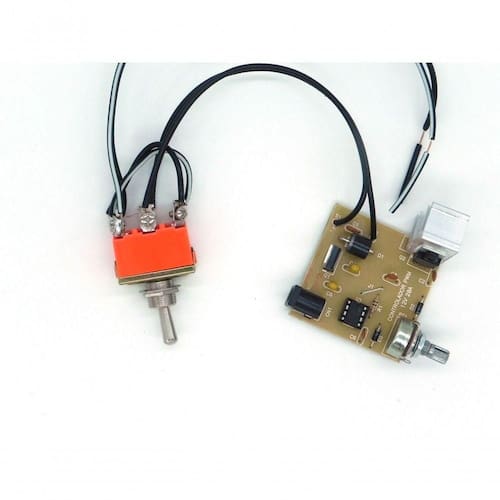

Circuito PWM para Controlar motores CC 12V e correntes de até 20A.

Circuito eletronico para regular a velocidade de motores de corrente contínua. Basta ligar a fonte de alimentação e os dois fios no motor e pronto, o circuito já está pronto para o uso. (Verifique nosso vídeo de demonstração.)
Os controladores PWM , realizam um trabalho de modulação da largura do pulso, ou seja, ele mantem a tensão sempre em 12V , evitando assim a perda de torque mesmo em velocidades menores
Controla a velocidade de 0 a 100% , Obs: Para consumos maiores do que 10A deve-se trocar o dissipador de calor por um maior e para consumo superiores a 14A deve-se instalar um cooler para auxiliar no resfriamento

Alimentação:

Bateria 12V (automotiva, moto, No-break, alarme residencial, etc...)

fonte padrão de 12V e plug P4 de 5,5mm X 2,1mm

DIMENSÕES DA PLACA:

Largura: 5 cm

Comprimento: 5cm

Altura: 2,5 cm

Peso: aprox = 50 grs

Caracteristicas Elétricas:

Tensão: 12V

Limite de corrente: 20A

Potencia: 240W

(circuito para controle) Motor não incluso.

Fonte necessária de 12 V não inclusa.

Outras aplicações:

Alimentícia
Controle de Acesso
Dosadoras
Embaladoras
Empacotadoras
Entretenimento
Envasadoras
Equipamentos Bancários
Esteiras Alimentadoras
Extrusora
Impressoras
Integrador
Metrologia
Moveleira
Nautica
Placas Eletrônicas
Relógio Ponto
Revenda
Rotuladoras
Serigrafica
Sinalizadores
Tornos
Trefiladoras
Projetos escolares
Guerra de robos
