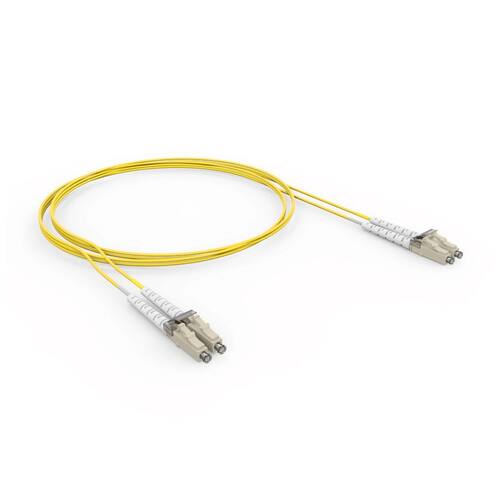

Cordao Optico Duplex Sohoplus 50.0 LC-UPC/LC-UPC 1.5M - COG Amarelo (A B) 33090050

Aplicação
Os Cordões Ópticos Duplex Sohoplus são ideais para manobra nas instalações de cabeamento estruturado de redes que demandam alta velocidade e performance, aliada a imunidade contra interferência eletromagnética. O Cordão Óptico Conectorizado é o cabo óptico monofibra ou duplex com conectores ópticos nas duas extremidades.

Recomendado para uso interno na função de interligação de distribuidores ópticos com equipamentos de rede, em sistemas ópticos de baixas perdas e alta banda passante, tais como: sistemas de longa distância, redes troncais, distribuição e transmissão de dados e vídeo;

Vantagens
- Atende os requisitos de performance previstos na norma ANSI/TIA-568-C.3;
- Suporta as principais aplicações segundo normas IEEE 802.3 (Gigabit e 10 Gigabit Ethernet).
- Montado e testado em fábrica;
- Disponível em fibras multimodo OM1 (62.5) e OM2 (50.0)

Características Técnicas
Atende os requisitos de performance previstos nas normas NBR14433 e ANSI/TIA-568-C.3;
Suporta as principais aplicações segundo normas IEEE 802.3 (Gigabit e 10 Gigabit Ethernet);
Imune a interferência eletromagnética;
Montado e testado em fábrica;
Disponível em fibras multimodo OM1 (62.5) e OM2 (50.0);
Disponível em comprimentos de 1,5m 2,5m 5,0m
Disponível para conectores SC e LC.
Produto certificado Anatel.


*Imagens meramente ilustrativas.

Especificações Técnicas
Ambiente de Instalação
Interno

Ambiente de Operação
Não agressivo

Temperatura de Operação (ºC)
De -25ºC a 75ºC

Diâmetro nominal (mm)
2.0 mm

Comprimento
1,5M

Tipo de Cabo
Cabo Óptico Tight Duplex Zip-cord: totalmente dielétrico constituído por duas fibras ópticas do tipo multimodo ou monomodo, com revestimento primário em acrilato e revestimento secundário em material polimérico e termoplástico. Sobre o revestimento secundário são colocados elementos de tração de fios dielétricos e capa em material termoplástico não propagante à chama.

Tipo de Conector: LC
Conector do tipo SFF "push-pull"
Corpo plástico
Ferrolho cerâmico (zircônia)
Fibra SM ou MM
Polimento Plano (UPC) e Angular APC
Cor dos Conectores: MM-PC é Bege
Opção com clip removível para LC duplex
Cordão duplex montado TX-RX paralelo

Tipo de Fibra
Multimodo OM1 (62.5 µm)
Multimodo OM2 (50.0 µm)

Tipo de Polimento
PC (UPC) - Fibras Multimodo

Perda de inserção (dB)
TIPO DE CONECTOR: LC
POLIMENTO: UPC
FIBRA: MM
PERDA DE INSERÇÃO MÁXIMA: 0,30
CLASSE (NBR 14433): III

Perda de retorno (dB)
TIPO DE CONECTOR: LC
POLIMENTO: UPC
FIBRA: MM
PERDA DE RETORNO: >30
CATEGORIA (NBR 14433): A

Classe de flamabilidade
COG - Cabo Óptico Geral

Carga Máxima Admissível (N)
100N

Curvatura Minima (mm)
50mm

Quantidade de Ciclos de Inserção
> 500 inserções

Resistência a Tração
> 100N

Tração de Ruptura Mínima (N)
400N - Cordão duplex

Gravação Cordão Duplex:
"SOHOPLUS COA - V - DP - Y - Z W DUPLEX OPTICAL CORD ANATEL nANATEL mês/ano
LOTE nL YAAMMDDHHmm"

onde:
V = tipo de fibra óptica
MM (fibra multimodo)
Y = diâmetro do cordão
20 cordão com diâmetro 2.0mm
Z = grau de proteção quanto ao comportamento frente à chama
W = detalhe do tipo de fibra óptica
MM50 fibra multimodo 50µm standard
MM62.5 fibra multimodo 62.5µm standard
nANATEL = número da certificação Anatel aplicável
mês/ano = data de fabricação
nL = número do lote de fabricação
YAAMMDDHHmm = Rastreabilidade
( Y=Processo Fabril; AA=Ano; MM=Mês; DD=Dia; HH=Hora; mm=Minuto)

Lote Mínimo
1 Caixa

Compatibilidade
Acessórios ópticos Sohoplus

Embalagem
Embalagem Plástica: 1 peça

Garantia
1 Ano

Certificações ANATEL:
Cordão 2mm MM 50
00399-14-00256

Normas
ANSI/TIA-568-C.1 - Comercial Building Telecommunications Cabling Standard - General Requirements
ANSI/TIA-568-C.3 - Optical Fiber Cabling Components Standard
ANSI/ICEA S-83-596 Standard for Indoor Optical Fiber Cable
ABNT NBR 14106 - Cordão Óptico
ISO/IEC 11.801 Ed.02 - Generic Cabling for Customer Premises
ABNT NBR 14565 - Cabeamento estruturado para edifícios comerciais e data centers

RoHS
Este produto está em conformidade com a Diretiva Europeia RoHS: uma medida restritiva ao uso de
metais pesados na fabricação dos produtos e relacionada à preservação do meio-ambiente.
