Driver Drv8825 Para Motor De Passo C/ Dissipador De Calor
(Cód. Item 1570507525)
Outros produtos Não Informado

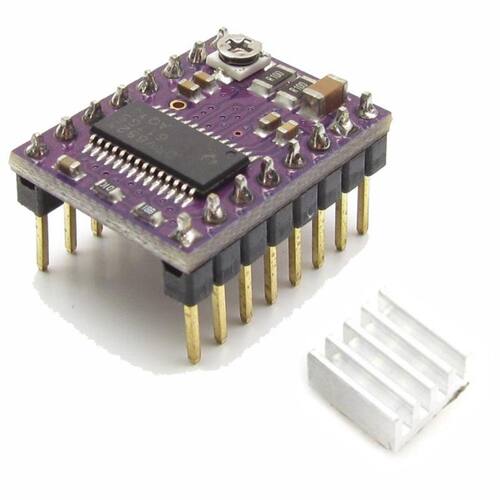

Driver DRV8825 para Motor de Passo com Dissipador de Calor Impressora 3D Reprap
O Driver necessita de uma alimentação de 8,2 a 45V conectada entre os terminais VMOT e GND.
Esta alimentação deve conter capacitores de desacoplamento próximos à placa, e esta alimentação deve suportar fornecer a corrente nominal do motor de passo.
Importante: Esta placa utiliza capacitores cerâmicos de baixa ESR resistência contra descargas eletrostáticas que são suscetíveis a destruição por picos de tensão LC, especialmente quando utilizando cabos de alimentação maiores do que alguns centímetros.
Sob certas condições estes picos podem exceder a voltagem máxima de 45 V causando danos permanentes, mesmo com voltagens de alimentação tão baixas quanto 12 V.
Um modo de proteger o controlador contra estes picos é colocar um capacitor eletrolítico grande 47 µF entre os pinos VMOT e GND tão próximo à placa quanto possível.
CARACTERÍSTICAS:
- Interface simples para controle de direção e passo
- Seis resoluções de passo diferentes: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
- Controle de corrente ajustável que permite a você ajustar a máxima corrente de saída através de um potenciômetro, que permite utilizar tensões acima da tensão nominal do seu motor de passo para alcançar taxas de passo mais altas
- Controle de corte inteligente que seleciona automaticamente o modo correto de decaimento de corrente decaimento rápido ou decaimento lento
- Tensão de alimentação de 8.2 a 45V
- Regulador integrado não necessita de alimentação externa para a lógica
- Pode ser interfaceado diretamente com sistemas de 3,3 V e 5 V
- Desligamento por sobretemperatura, desligamento por sobrecorrente, e bloqueio por subtensão
- Proteção contra curto para o negativo, curto para o positivo e curto na saída
- PCB de cobre de 4 camadas, 56,74g para maior dissipação de calor
- Ponto de terra soldável exposto abaixo do CI na parte de baixo da placa
ACOMPANHA:
01 X Driver DRV8825 para Motor de Passo
01 X Dissipador de calor com adesivo
O Driver necessita de uma alimentação de 8,2 a 45V conectada entre os terminais VMOT e GND.
Esta alimentação deve conter capacitores de desacoplamento próximos à placa, e esta alimentação deve suportar fornecer a corrente nominal do motor de passo.
Importante: Esta placa utiliza capacitores cerâmicos de baixa ESR resistência contra descargas eletrostáticas que são suscetíveis a destruição por picos de tensão LC, especialmente quando utilizando cabos de alimentação maiores do que alguns centímetros.
Sob certas condições estes picos podem exceder a voltagem máxima de 45 V causando danos permanentes, mesmo com voltagens de alimentação tão baixas quanto 12 V.
Um modo de proteger o controlador contra estes picos é colocar um capacitor eletrolítico grande 47 µF entre os pinos VMOT e GND tão próximo à placa quanto possível.
CARACTERÍSTICAS:
- Interface simples para controle de direção e passo
- Seis resoluções de passo diferentes: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step
- Controle de corrente ajustável que permite a você ajustar a máxima corrente de saída através de um potenciômetro, que permite utilizar tensões acima da tensão nominal do seu motor de passo para alcançar taxas de passo mais altas
- Controle de corte inteligente que seleciona automaticamente o modo correto de decaimento de corrente decaimento rápido ou decaimento lento
- Tensão de alimentação de 8.2 a 45V
- Regulador integrado não necessita de alimentação externa para a lógica
- Pode ser interfaceado diretamente com sistemas de 3,3 V e 5 V
- Desligamento por sobretemperatura, desligamento por sobrecorrente, e bloqueio por subtensão
- Proteção contra curto para o negativo, curto para o positivo e curto na saída
- PCB de cobre de 4 camadas, 56,74g para maior dissipação de calor
- Ponto de terra soldável exposto abaixo do CI na parte de baixo da placa
ACOMPANHA:
01 X Driver DRV8825 para Motor de Passo
01 X Dissipador de calor com adesivo
