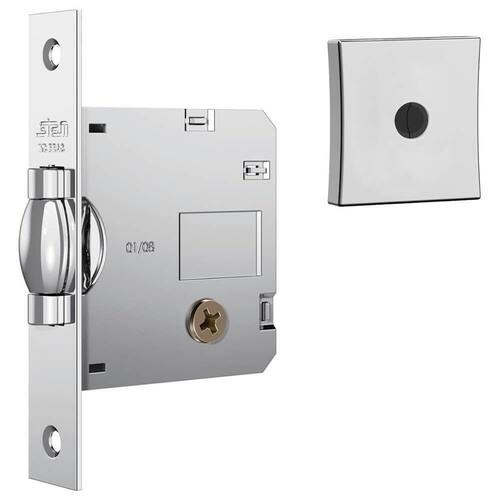

Fechadura 1005 Tetra com Trinco Rolete e Roseta Quadrada Cromado - 14256 - STAM

Descrição:

Praticidade e sofisticação com tetra segurança, qualidade e design moderno.

Características:

- Máquina: 1005

- Distância de Broca: 45 mm

- Aplicação: Tetra Externa

- Segredos: 3100

- Acessórios: Chave, roseta, contra testa

- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão.

- Roseta (Black): Aço ABNT 1010/1020

- Roseta (Cromado): Zamac 5

- Testa: Aço ABNT 1010/1020

- Contra Testa: Aço ABNT 1010/1020

Manual de Instalação:

1) Marque na porta, com um lápis, o contorno da fechadura e o furo de passagem da chave. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo). A folga recomendável entre a testa da porta e o caixonete é de 3mm.

2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para a chave.

3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura, eliminando as arestas e cantos vivos.

4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa.

5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir

6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa.

7) Coloque a chave no cilindro da fechadura e, com a mesma, verifique se o cilindro está acionando a lingueta. O cilindro desta fechadura é interno.

8) Retire a chave, fixe os parafusos da testa.

9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos:

- Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos;

- Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado;

- Alinhe o acessório plástico, já que as últimas peças a serem instaladas são as rosetas. Utilize os pontos de referência até a face da porta. Utilize também a chave da fechadura para a centralização do acessório plástico com a chave da fechadura na fechadura. Antes do aperto final, verifique o alinhamento retirando e introduzindo a chave da fechadura; agora aperte o parafuso.

- Para finalizar, encaixe a roseta no acessório plástico, exercendo uma leve pressão. Aroseta ficará fixada na porta.

Manutenção:

- Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral

- Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água;

- Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX;

- Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las;

Desenho Técnico:

* Imagens meramente ilustrativas.
