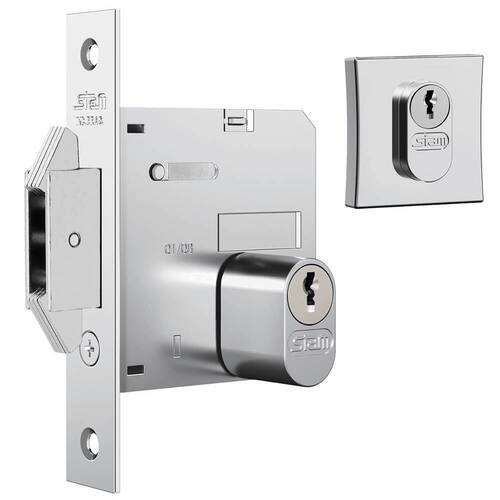

Fechadura Biel 1006 para Porta de Bater e Correr com Roseta Quadrada Cromado - 10893 - STAM

Fechadura Biel 1006 para Porta de Bater e Correr com Roseta Quadrada Cromado - 10893 - STAMDescrição: Um show de versatilidade. Biel 1006 pode ser instalada em portas de correr ou de bater. Características: - Máquina: 1006 - Distância de Broca: 45 mm - Aplicação: Externa - Segredos: 3100 - Acessórios: Chave, roseta, cilindro, contra testa - Cilindro: Bi-Partido de Pinos - Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia - Roseta (Black): Aço ABNT 1010/1020 - Roseta (Cromado): Zamac 5 - Testa: Aço ABNT 1010/1020 - Contra Testa: Aço ABNT 1010/1020 Manual de Instalação: 1) Marque na porta, com um lápis, o contorno da fechadura e o furo do cilindro. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo). 2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para o cilindro. 3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura e do cilindro, eliminando as arestas e cantos vivos. 4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa. 5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir. 6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa. 7) Fixar a fechadura com parafusos ou rebite e os cilindros. Colocar os espelhos. 8) Retire a chave, fixe o parafuso do cilindro e os parafusos da testa. 9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos: - Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos; - Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado; - Quebre o quadrado; - Alinhe o acessório plástico, utilizando o próprio cilindro, já que as últimas peças a serem instaladas são as rosetas. - Além do cilindro, use também as linhas de referência até a face da porta. Agora, você pode parafusar (Atenção: lembre que a fechadura já está instalada. Cuidado ao furar para não danificar a fechadura). Este correto procedimento garantirá que as rosetas fiquem alinhadas com a porta. - Para finalizar, encaixe a roseta no acessório plástico, exercendo uma leve pressão. Aroseta ficará fixada na porta. Manutenção: - Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral - Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água; - Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX; - Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las; Desenho Técnico: * Imagens meramente ilustrativas.
