Fechadura Nice 1025 com Trinco Rolete e Roseta Quadrada Black para Banheiro - 40881 - STAM

Descrição:

A melhor fechadura com trinco rolete do mercado.

Características:

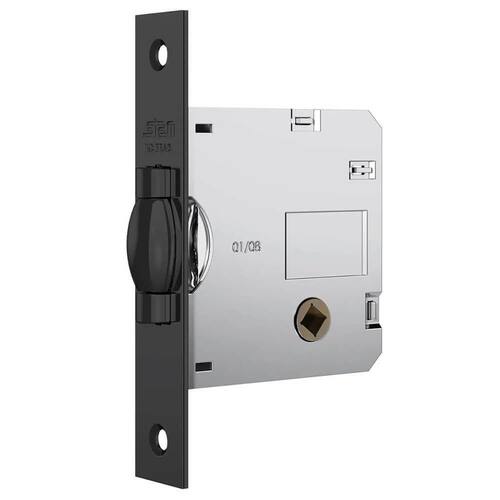

- Máquina: 1025 Trinco Rolete

- Distância de Broca: 45 mm

- Aplicação: Banheiro

- Acessórios: Tranqueta, roseta, contra testa

- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia

- Roseta (Black): Aço ABNT 1010/1020

- Roseta (Cromado): Zamac 5

- Testa: Aço ABNT 1010/1020

- Contra Testa: Aço ABNT 1010/1020

Manual de Instalação:

1) Marque na porta, com um lápis, o contorno da fechadura e o furo de passagem da tranqueta. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo). A folga recomendável entre a testa da porta e o caixonete é de 3mm.

2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para a tranqueta.

3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura, eliminando as arestas e cantos vivos.

4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa.

5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.

6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa.

7) Coloque a tranqueta na fechadura e, com a mesma, verifique se a lingueta é acionada. Obs.: Atranqueta está montada na roseta.

8) Retire a tranqueta, fixe os parafusos da testa.

9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos:

- Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos;

- Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado;

- Quebre o quadrado;

- Alinhe o acessório plástico, já que as últimas peças a serem instaladas são as rosetas. Utilize as linhas de referência até a face da porta. Agora, você pode parafusar (Atenção: Lembre que a fechadura já está instalada, cuidado ao furar para não danificar a fechadura). Este correto procedimento garantirá que as rosetas fiquem alinhadas com a porta.. Atenção: Lembre que a fechadura já está instalada, cuidado ao furar para não danificar a fechadura).

- Para finalizar, encaixe a roseta com a tranqueta no acessório plástico, exercendo uma leve pressão. A roseta ficará fixada na porta

Manutenção:

- Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral

- Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água;

- Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX;

- Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las;

Desenho Técnico:

* Imagens meramente ilustrativas.
