Fechadura Nice 1025 com Trinco Rolete e Roseta Quadrada Cromado para Banheiro - 14262 - STAM

Fechadura Nice 1025 com Trinco Rolete e Roseta Quadrada Cromado para Banheiro - 14262 - STAM

Descrição:
A melhor fechadura com trinco rolete do mercado.

Características:

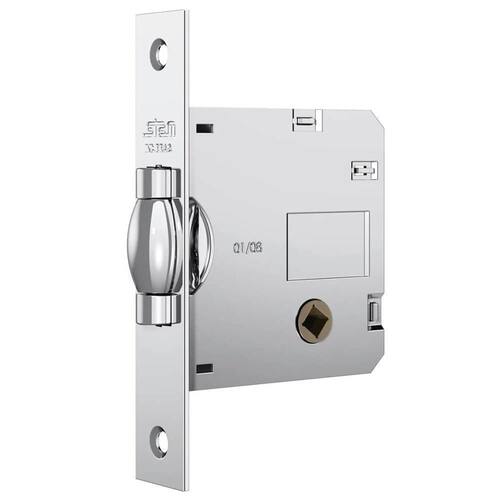

- Máquina: 1025 Trinco Rolete
- Distância de Broca: 45 mm
- Aplicação: Banheiro
- Acessórios: Tranqueta, roseta, contra testa
- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia
- Roseta (Black): Aço ABNT 1010/1020
- Roseta (Cromado): Zamac 5
- Testa: Aço ABNT 1010/1020
- Contra Testa: Aço ABNT 1010/1020

Manual de Instalação:
1) Marque na porta, com um lápis, o contorno da fechadura e o furo de passagem da tranqueta. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo). A folga recomendável entre a testa da porta e o caixonete é de 3mm.
2) Fure a testa da porta, utilizando uma broca de 16mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também a passagem para a tranqueta.
3) Utilizando um formão, dar acabamento liso ao alojamento da fechadura, eliminando as arestas e cantos vivos.
4) Retire toda a serragem da porta, com a fechadura no local marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixe da testa.
5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.
6) Retire toda a serragem da porta e insira a fechadura sem parafusar a testa.
7) Coloque a tranqueta na fechadura e, com a mesma, verifique se a lingueta é acionada. Obs.: Atranqueta está montada na roseta.
8) Retire a tranqueta, fixe os parafusos da testa.
9) Para a correta e perfeita instalação do acessório plástico das rosetas, faz-se necessário os seguintes passos:
- Tire da sacola os 02 acessórios plásticos, as 02 rosetas e o saquinho que contém os 08 parafusos;
- Observe a posição correta do acessório plástico, para que os parafusos fiquem do lado do escareado;
- Quebre o quadrado;
- Alinhe o acessório plástico, já que as últimas peças a serem instaladas são as rosetas. Utilize as linhas de referência até a face da porta. Agora, você pode parafusar (Atenção: Lembre que a fechadura já está instalada, cuidado ao furar para não danificar a fechadura). Este correto procedimento garantirá que as rosetas fiquem alinhadas com a porta.. Atenção: Lembre que a fechadura já está instalada, cuidado ao furar para não danificar a fechadura).
- Para finalizar, encaixe a roseta com a tranqueta no acessório plástico, exercendo uma leve pressão. A roseta ficará fixada na porta

Manutenção:
- Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral
- Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água;
- Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX;
- Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las;

Desenho Técnico:
