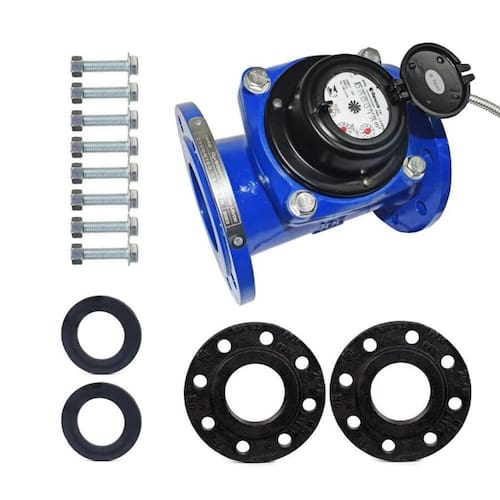

Hidrômetro Woltmann Horizontal 4" 125m³/h Equipado com Saída Pulsada + Conjunto de Conexão Contra-Flange | Renova Medição

Macromedidor Woltmann Horizontal DN100 (4”) – Vazão até 125 m³/h

Hidrômetro tipo Woltmann horizontal, indicado para medição de água limpa em sistemas com médias e altas vazões, com fluxo contínuo.
Produto desenvolvido conforme requisitos da Portaria nº 155/2022 do Inmetro, adequado para aplicações em redes de abastecimento, comércios e processos industriais.

Características do produto
Carcaça em ferro fundido com pintura epóxi interna e externa
Componentes internos em plásticos de engenharia
Sistema de medição por turbina
Dispositivo de medição removível
Relojoaria extra-seca
Instalação na posição horizontal
Baixo ponto de início de funcionamento
Preparado para telemetria com sensor tipo Reed Switch
Grau de proteção IP68 contra água e poeira

Aplicações indicadas
Sistemas de abastecimento de água
Uso comercial e industrial
Medição em redes com fluxo contínuo e maiores volumes

Especificações técnicas
Vazão mínima (Q1): 1.250 L/h
Vazão de transição (Q2): 2.000 L/h
Vazão permanente (Q3): 100 m³/h
Vazão de sobrecarga (Q4): 125 m³/h
Range (Q3/Q1): R80-H
Classe de perda de pressão: ?p 63
Temperatura máxima: 30°C
Pressão máxima de trabalho: 16 bar
Diâmetro nominal: DN100 (4”)
Comprimento: 250 mm
Classe de sensibilidade: U0/D0
Saída de pulso: 1 pulso a cada 1000 litros (1:1000)
Grau de proteção: IP68

Informações adicionais
Produto em conformidade com os requisitos da Portaria nº 155/2022 do Inmetro.
O desempenho e a durabilidade podem variar conforme condições de instalação, qualidade da água e regime de operação.
