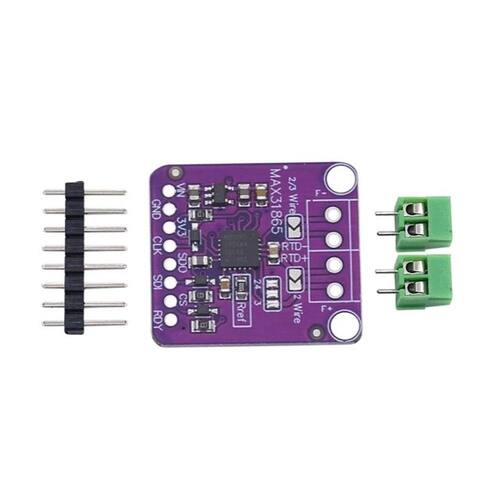

Modulo Amplificador Max31865 Pt100

O Módulo MAX31865 utiliza a tecnologia de conversão analógica-digital de alta resolução para fornecer leituras de temperatura extremamente precisas. Com suporte a termopares tipo K, J, T, N, R, S, E e B, ele oferece flexibilidade para se adaptar às suas necessidades específicas.



O MAX31865 atende a todas as suas necessidades de RTD e pode até compensar RTDs de 3 ou 4 fios para melhor precisão. Conecte-se a ele com qualquer microcontrolador via SPI e leia a taxa de resistência do ADC interno. Equipado com um resistor de 430 Ohms 0,1% como resistor de referência na fuga. Temos um código de exemplo que calculará a temperatura com base na resistência.



Especificações:



Modelo: MAX31865

Interface:SPI

Tensão de Alimentação: 3 ~ 5VDC

Tensão Lógica: 3 ~ 5VDC

Resistor de referência: 4300 Ohms (431/4031)

Conversão simples da resistência: De platina RTD ao valor digital

Suporta RTDs de platina: De 100 Ohms a 1k Ohms (a 0 °C) (PT100 a PT1000)

Compatível com conexões de sensor: 2, 3 e 4 fios

Resolução: ADC de 15 bits

Resolução de temperatura nominal 0,03125 °C

Margem de Erro: ±0,5°C

Tempo de conversão máx.: 21ms

Material: Termoplásticos / Metal / Placa de Fenolite

Tamanho: 30mm Largura x 30mm Profundidade x 3mm Altura

Peso: 5g

Ean: 7908419701798
