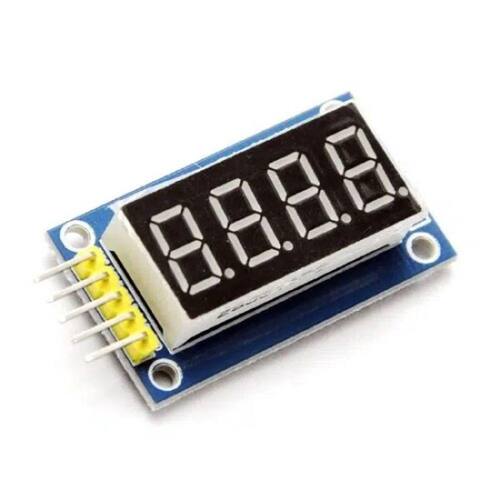

Modulo Arduino 74Hc595 C/ Display - 4 Digitos

Módulo 74HC595 com Display 4 Digitos para utilização em projetos eletrônicos, com display 7 segmentos de 4 dígitos e fácil conexão ao microcontrolador.

Os displays de 7 segmentos geralmente exigem vários pinos de conexão com o microcontrolador, e a função deste módulo é justamente simplificar essa ligação, permitindo o controle da placa por meio de apenas 3 pinos, usando para isso dois CI´s 74HC595.

No caso da conexão com um microcontrolador como o Arduino, por exemplo, são usados os pinos de dados/controle (SCLK, RCLK e DIO) e alimentação de 3.3 à 5V. O módulo pode ainda ser ligado em cascata, ou seja, você pode interligar vários módulos para formar painéis maiores.

Especificações:

– Controlador 74HC595

– Alimentação: 3.3 à 5V DC

– Display 7 segmentos 4 dígitos catodo comum

– Permite ligação em cascata

– Dimensões: 40 x 24 x 12mm

– Dimensões do display: 30 x 14mm

Pinagem:

– VCC

– SCLK

– RCLK

– DIO

– GND
