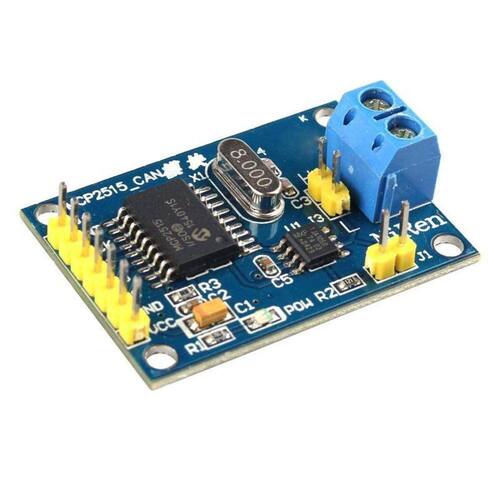

Módulo Can Bus Mcp2515 Tja1050 Obdii

Módulo Can Bus MCP2515 TJA1050 Obdii
CAN é uma rede geralmente utilizado na industria por causa de sua longa distância, média velocidade de comunicação e alta confiabilidade.
É comumente encontrado em modernas máquinas e diagnóstico automotivo.
Este módulo utiliza o controlador CAN MCP2515 com interface SPI e o transceptor TJA1050, para aqueles que querem aprender, este módulo é a melhor escolha para os primeiros passos no mundo CAN.
A conexão é feita por meio dos pinos baixo OBDII 14 e alto OBDII 6 , a biblioteca CanBus dá acesso a informações como a rotação do motor ou a velocidade do veículo.
CARACTERÍSTICAS:
- CAN v2.0b em 1 Mb/s
- Interface SPI de alta velocidade 10 MHz
- Campo de dados de 0 a 8 bytes
- Tensão de alimentação: 5V DC
- Corrente de trabalho: Tipico 5mA / 1 uA em espera exceto o led indicador de alimentação
- Tamanho do módulo: 43 x 28 mm
INFORMAÇÕES:
Datasheet MCP2515
Datasheet TJA1050
Exemplo 89S52
Exemplo Arduino
Biblioteca Arduino MCP_CAN
Biblioteca Arduino CanBus
