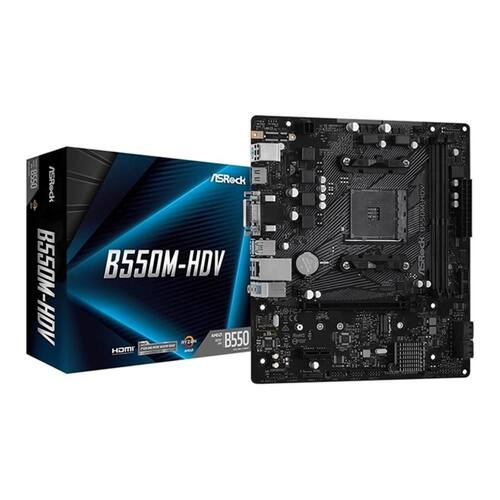

Placa Mãe Asrock B550M-HDV DDR4 M.2 Amd 90-MXBDJ0-A0UAYZ

Marca

AsRock

Modelo

90-MXBDJ0-A0UAYZ

CPU

Suporta 3rd Gen AMD AM4 Ryzen / futuros processadores AMD Ryzen*

Design Power Phase 6

TDP: 105W

* Não compatível com AMD Ryzen 5 3400G e Ryzen 3 3200G.

Chipset

AMD B550

Memória

Tecnologia de memória DDR4 Dual Channel

2x Dlots DDR4 DIMM

CPUs AMD série Ryzen (Matisse) suportam memória DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer

AMD Ryzen series APUs Suporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC não-ECC, sem-buffer

Capacidade máxima de memória do sistema: 64GB**

Suporta módulos de memória Extreme Memory Profile (XMP)

15mu; de Ouro nos Contatos dos Slots DIMM

** Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows 32-bit. No Windows 64-bit com CPU de 64-bit, não existe esta limitação.

BIOS

BIOS de 256Mb AMI UEFI Legal com Interface Gráfica

Suporta "Plug e Play"

Compatível com eventos de despertar ACPI 5.1

Suporta jumperfree

Suporta SMBIOS 2.3

CPU, CPU VDDCR_SOC, DRAM, VDDP Multi-ajuste de Voltagem

Gráficos

Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU*

DirectX 12, Pixel Shader 5.0

Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB.**

Três opções de saída de vídeo: Portas D-Sub, DVI-D e HDMI

Suporta Monitor Triplo

Suporta HDMI 2.1 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz

Suporta DVI-D com resolução máxima de 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de 1920x1200 @ 60Hz

Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.1 Port (Monitor HDMI compatível necessário)

Suporta HDR (High Dynamic Range) com HDMI 2.1

Suporta HDCP 2.3 com DVI-D e HDMI 2.1 Ports

Suporta 4K Ultra HD (UHD) playback com HDMI 2.1 Port

Suporta Microsoft PlayReady

* O suporte pode variar dependendo da CPU.

** A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.

Áudio

Áudio HD 7.1 Canais (Codec de Áudio Realtek ALC887)

Suporta Surge Protection

Rede

Rede PCIE 1x Gigabit 10/100/1000 Mb/s

Realtek RTL8111H

Suporta Wake-On-LAN

Suporta Proteção Contra Raios/ESD

Suporta Eficiencia de Energia Ethernet 802.3az

Suporta PXE

Slots

CPUs AMD série Ryzen (Matisse)

1 x slot PCI Express 4.0 x16 (PCIE1: modo x16)*

AMD Ryzen series APUs

1x slot PCI Express 3.0 x16 (PCIE1: modo x16)*

1x slot PCI Express 3.0 x1

* SSD NVMe como discos de boot.

Armazenamento

4x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

1x Soquete Hyper M.2, suporta módulos M Key 2242/2260/2280 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen4x4 (64 Gb/s) (com CPU Matisse) ou Gen3x4 (32 Gb/s)*

* SSD NVMe como discos de boot.

Suporta ASRock U.2 Kit.

Conectores

1x Conector SPI TPM

1x conector para COM

1x Conector de Speaker e Intrusão do Gabinete

1x conector de Ventoínha da CPU (4-pin)*

2x Conectores de Ventoínha do Gabinete (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)**

1x Conector de energia ATX 24 pinos

1x Conector de energia 12V 4 pinos

1x Conector de painel de áudio frontal

2x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)

1x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)

* O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

** O Gabinete Fan Suporta o ventilador do refrigerador de água com potência máxima de 1A (12W).

CHA_FAN2 podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

Painel Traseiro

1x Porta de Mouse / Teclado PS/2

1x Porta D-Sub

1x Porta DVI-D

1x Porta HDMI

2x portas USB 2.0 (Suporta Proteção Contra ESD)

4x portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)

1x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)

Conectores de Áudio HD: Entrada de Linha / Alto-Falante Frontal / Microfone

Software e UEFI

Software

ASRock Motherboard Utility (A-Tuning)

ASRock XFast LAN

UEFI

UEFI Full HD ASRock

ASRock Instant Flash

* Estes utilitários podem ser baixados na APP Shop.

CD de Suporte

Drivers, Utilitários, AntiVirus (Versão Trial), Barra de Tarefas e Navegador Google Chrome

Monitor de Hardware

Sensor de Temperatura: CPU, Ventoinhas do Gabinete

Tacômetro de Ventoinha: CPU, Ventoinhas do Gabinete

Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, Ventoinhas do Gabinete

Controle Multivelocidade de Ventoinha: CPU, Ventoinhas do Gabinete

Detecção CASE OPEN

Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore

Formato

Formato MICRO ATX: 23.0 x 20.1 cm

Design com Capacitores Sólidos

Suporte Sistema Operacional

Microsoft Windows 10 64-bit

Certificações

FCC, CE

Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
