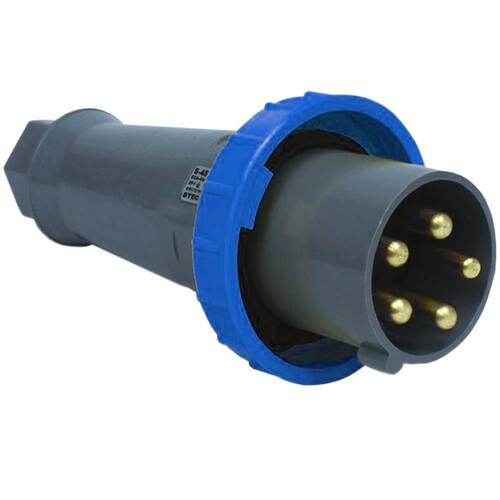

Plugue 3P+N+T 63A 200/250V 9H Azul - S-5579 - STECK
(Cód. Item 1576794812)
Outros produtos Steck
Plugue 3P+N+T 63A 200/250V 9H Azul - S-5579 - STECK
Descrição:
Apresentamos o Plugue Industrial Brasikon 3P+N+T 63A 200/250V 9H Azul IP67 da STECK, um componente de altíssima performance projetado para operar em ambientes exigentes e aplicações de grande porte. Este plugue macho vai muito além dos conectores convencionais, sendo a solução ideal para a alimentação de máquinas industriais, equipamentos de grande potência, sistemas de climatização central, grupos geradores e subestações prediais. Fabricado em plástico termoplástico de alta resistência, possui acabamento robusto e na cor azul para fácil identificação em quadros de força e painéis elétricos. Seu design segue o padrão de 9 Hastes (9H) para garantir um contato perfeito e seguro. A característica mais distintiva é sua classificação IP67, que garante proteção total contra poeira e imersão temporária em água, tornando-o adequado para uso tanto em ambientes internos controlados quanto externos sujeitos a intempéries. Este produto é sinônimo de confiabilidade, durabilidade e segurança máxima para instalações que não podem correr riscos.
Por Que Escolher o Plugue Industrial 63A IP67 da STECK:
Este plugue foi projetado com engenharia de precisão para atender aos mais rigorosos padrões de segurança e desempenho. Suas especificações técnicas atendem às demandas de projetos industriais e comerciais onde a interrupção de energia ou uma falha de conexão resultam em prejuízos significativos.
Principais Características e Informações Técnicas:Capacidade de Corrente e Tensão: Projetado para suportar uma corrente de 63 Ampères e uma tensão de 200/250 Volts, atendendo a circuitos dedicados de altíssima potência.Configuração Completa de Polos: A sigla 3P+N+T significa 3 Polos + Neutro + Terra. Inclui três pinos para as fases, um para o neutro e um pino de aterramento (Terra), oferecendo uma configuração completa para sistemas trifásicos.Grau de Proteção IP67: Esta é uma característica crucial. O IP67 significa que o plugue é completamente à prova de poeira (6) e pode ser imerso em água até 1 metro de profundidade por 30 minutos (7) sem que haja infiltração. Ideal para áreas laváveis, ambientes externos ou industriais com alta umidade ou poeira.Padrão de 9 Hastes (9H): O conector possui 9 Hastes, um padrão industrial que proporciona máxima área de contato, conexão extremamente firme e baixa resistência elétrica, essencial para correntes elevadas.Material Termoplástico de Alta Resistência: O corpo é fabricado em material que não propaga chamas, é resistente a impactos, óleos, produtos químicos e não deforma com o calor gerado pela passagem de corrente.Terminais de Conexão de Alta Qualidade: Possui terminais internos com parafusos de fixação robustos, projetados para garantir uma conexão perfeita e segura com cabos de grande seção, prevenindo pontos de aquecimento.Marca com Qualidade Certificada: Fabricado pela STECK, uma marca que segue rigorosamente as normas técnicas brasileiras, incluindo a ABNT NBR IEC 60309-1, garantindo conformidade e segurança.Aplicações Específicas: Perfeito para indústrias, galpões, hospitais, data centers, shoppings e qualquer aplicação que exija um plugue robusto e protegido para 63A.
Guia Completo de Instalação e Aplicação do Plugue Industrial 63A IP67 STECK:
A instalação de um plugue industrial desta categoria deve ser realizada exclusivamente por um eletricista qualificado e habilitado. O manuseio incorreto de componentes de alta corrente pode resultar em acidentes graves, incêndios e danos irreparáveis a equipamentos caros. Seguir as normas e procedimentos corretos é imperativo.
Preparação e Segurança Inicial:Desenergização Total do Circuito: O primeiro passo é DESLIGAR O DISJUNTOR correspondente ao circuito no Quadro Geral de Força e SINALIZÁ-LO para evitar religamento acidental. A confirmação da ausência de tensão deve ser feita com um multímetro ou verificador de tensão apropriado para a categoria.Verificação dos Componentes do Sistema: Assegure-se de que:O cabo elétrico possui a seção (bitola) adequada para 63A (geralmente 16mm² ou 25mm², conforme cálculo do projeto elétrico).A tomada fêmea é compatível (63A, 200/250V, 9H, IP67) e possui a mesma classificação de proteção.Todos os componentes estão em perfeito estado, sem trincas ou danos aparentes.
Procedimento de Instalação Passo a Passo:Abertura do Plugue: Utilize uma chave de fenda para remover os parafusos que fixam a tampa traseira do plugue. Geralmente, o sistema de abertura é robusto e pode incluir uma tampa com vedação.Preparação do Cabo: Passe a capa do cabo pelo orifício de entrada, que possui um sistema de grampo ou luva de proteção para garantir a vedação (parte do IP67). Com um alicate decapador, remova a capa externa do cabo, expondo os condutores internos. Descasque a ponta de cada fio condutor na medida necessária para a conexão nos terminais.Identificação e Conexão dos Condutores (Seguindo o Padrão de Cores da ABNT):Condutor de Proteção (Terra): Fio VERDE ou VERDE/AMARELO. Conecte ao terminal central, identificado pelo símbolo de aterramento (?) ou pela letra PE.Condutor Neutro (N): Fio AZUL CLARO. Conecte ao terminal identificado pela letra N.Condutores Fase (L1, L2, L3): Fios MARROM, PRETO e CINZA. Conecte-os aos três terminais restantes, identificados pela letra L. A ordem de fase pode ser relevante dependendo do equipamento; consulte o manual.Aperto dos Parafusos: Aperte todos os parafusos dos terminais com o torque especificado pelo fabricante, garantindo uma conexão firme, de baixa resistência e sem folga. Uma conexão mal apertada é a principal causa de superaquecimento em correntes altas.Fechamento e Vedação: Organize os fios dentro do corpo do plugue, certificando-se de que a vedação da entrada do cabo está bem posicionada e apertada. Feche a tampa traseira, apertando bem todos os parafusos para garantir que a proteção IP67 seja mantida.
Acessórios Recomendados e Cuidados Essenciais:Acessórios Necessários: Para instalação, utilize ferramentas de qualidade isoladas, chave de fenda adequada, alicate decapador de precisão e um torquímetro se especificado.Tomada e Bucha de Vedação: Utilize EXCLUSIVAMENTE uma tomada fêmea industrial compatível de 63A, 9H e IP67. Verifique se a bucha de vedação (grommet) na entrada do cabo é do tamanho correto para o diâmetro do cabo utilizado, pois isso é crítico para a proteção IP67.Cuidados Pós-Instalação: Antes de religar a energia, faça uma inspeção visual final. Após o religamento, monitore a conexão nas primeiras horas de operação sob carga para verificar se não há aquecimento anormal.Manutenção Periódica: Estabeleça um plano de inspeção periódica para verificar o estado do plugue, da tomada e do cabo, buscando por sinais de superaquecimento, desgaste da vedação ou danos físicos.
Para aplicações onde a falha não é uma opção, confie na robustez e na proteção do Plugue Industrial 3P+N+T 63A 200/250V 9H Azul IP67 da STECK. Compre agora e garanta a conexão mais segura e confiável para seus equipamentos de maior criticidade.
*Imagens meramente ilustrativas.
Descrição:
Apresentamos o Plugue Industrial Brasikon 3P+N+T 63A 200/250V 9H Azul IP67 da STECK, um componente de altíssima performance projetado para operar em ambientes exigentes e aplicações de grande porte. Este plugue macho vai muito além dos conectores convencionais, sendo a solução ideal para a alimentação de máquinas industriais, equipamentos de grande potência, sistemas de climatização central, grupos geradores e subestações prediais. Fabricado em plástico termoplástico de alta resistência, possui acabamento robusto e na cor azul para fácil identificação em quadros de força e painéis elétricos. Seu design segue o padrão de 9 Hastes (9H) para garantir um contato perfeito e seguro. A característica mais distintiva é sua classificação IP67, que garante proteção total contra poeira e imersão temporária em água, tornando-o adequado para uso tanto em ambientes internos controlados quanto externos sujeitos a intempéries. Este produto é sinônimo de confiabilidade, durabilidade e segurança máxima para instalações que não podem correr riscos.
Por Que Escolher o Plugue Industrial 63A IP67 da STECK:
Este plugue foi projetado com engenharia de precisão para atender aos mais rigorosos padrões de segurança e desempenho. Suas especificações técnicas atendem às demandas de projetos industriais e comerciais onde a interrupção de energia ou uma falha de conexão resultam em prejuízos significativos.
Principais Características e Informações Técnicas:Capacidade de Corrente e Tensão: Projetado para suportar uma corrente de 63 Ampères e uma tensão de 200/250 Volts, atendendo a circuitos dedicados de altíssima potência.Configuração Completa de Polos: A sigla 3P+N+T significa 3 Polos + Neutro + Terra. Inclui três pinos para as fases, um para o neutro e um pino de aterramento (Terra), oferecendo uma configuração completa para sistemas trifásicos.Grau de Proteção IP67: Esta é uma característica crucial. O IP67 significa que o plugue é completamente à prova de poeira (6) e pode ser imerso em água até 1 metro de profundidade por 30 minutos (7) sem que haja infiltração. Ideal para áreas laváveis, ambientes externos ou industriais com alta umidade ou poeira.Padrão de 9 Hastes (9H): O conector possui 9 Hastes, um padrão industrial que proporciona máxima área de contato, conexão extremamente firme e baixa resistência elétrica, essencial para correntes elevadas.Material Termoplástico de Alta Resistência: O corpo é fabricado em material que não propaga chamas, é resistente a impactos, óleos, produtos químicos e não deforma com o calor gerado pela passagem de corrente.Terminais de Conexão de Alta Qualidade: Possui terminais internos com parafusos de fixação robustos, projetados para garantir uma conexão perfeita e segura com cabos de grande seção, prevenindo pontos de aquecimento.Marca com Qualidade Certificada: Fabricado pela STECK, uma marca que segue rigorosamente as normas técnicas brasileiras, incluindo a ABNT NBR IEC 60309-1, garantindo conformidade e segurança.Aplicações Específicas: Perfeito para indústrias, galpões, hospitais, data centers, shoppings e qualquer aplicação que exija um plugue robusto e protegido para 63A.
Guia Completo de Instalação e Aplicação do Plugue Industrial 63A IP67 STECK:
A instalação de um plugue industrial desta categoria deve ser realizada exclusivamente por um eletricista qualificado e habilitado. O manuseio incorreto de componentes de alta corrente pode resultar em acidentes graves, incêndios e danos irreparáveis a equipamentos caros. Seguir as normas e procedimentos corretos é imperativo.
Preparação e Segurança Inicial:Desenergização Total do Circuito: O primeiro passo é DESLIGAR O DISJUNTOR correspondente ao circuito no Quadro Geral de Força e SINALIZÁ-LO para evitar religamento acidental. A confirmação da ausência de tensão deve ser feita com um multímetro ou verificador de tensão apropriado para a categoria.Verificação dos Componentes do Sistema: Assegure-se de que:O cabo elétrico possui a seção (bitola) adequada para 63A (geralmente 16mm² ou 25mm², conforme cálculo do projeto elétrico).A tomada fêmea é compatível (63A, 200/250V, 9H, IP67) e possui a mesma classificação de proteção.Todos os componentes estão em perfeito estado, sem trincas ou danos aparentes.
Procedimento de Instalação Passo a Passo:Abertura do Plugue: Utilize uma chave de fenda para remover os parafusos que fixam a tampa traseira do plugue. Geralmente, o sistema de abertura é robusto e pode incluir uma tampa com vedação.Preparação do Cabo: Passe a capa do cabo pelo orifício de entrada, que possui um sistema de grampo ou luva de proteção para garantir a vedação (parte do IP67). Com um alicate decapador, remova a capa externa do cabo, expondo os condutores internos. Descasque a ponta de cada fio condutor na medida necessária para a conexão nos terminais.Identificação e Conexão dos Condutores (Seguindo o Padrão de Cores da ABNT):Condutor de Proteção (Terra): Fio VERDE ou VERDE/AMARELO. Conecte ao terminal central, identificado pelo símbolo de aterramento (?) ou pela letra PE.Condutor Neutro (N): Fio AZUL CLARO. Conecte ao terminal identificado pela letra N.Condutores Fase (L1, L2, L3): Fios MARROM, PRETO e CINZA. Conecte-os aos três terminais restantes, identificados pela letra L. A ordem de fase pode ser relevante dependendo do equipamento; consulte o manual.Aperto dos Parafusos: Aperte todos os parafusos dos terminais com o torque especificado pelo fabricante, garantindo uma conexão firme, de baixa resistência e sem folga. Uma conexão mal apertada é a principal causa de superaquecimento em correntes altas.Fechamento e Vedação: Organize os fios dentro do corpo do plugue, certificando-se de que a vedação da entrada do cabo está bem posicionada e apertada. Feche a tampa traseira, apertando bem todos os parafusos para garantir que a proteção IP67 seja mantida.
Acessórios Recomendados e Cuidados Essenciais:Acessórios Necessários: Para instalação, utilize ferramentas de qualidade isoladas, chave de fenda adequada, alicate decapador de precisão e um torquímetro se especificado.Tomada e Bucha de Vedação: Utilize EXCLUSIVAMENTE uma tomada fêmea industrial compatível de 63A, 9H e IP67. Verifique se a bucha de vedação (grommet) na entrada do cabo é do tamanho correto para o diâmetro do cabo utilizado, pois isso é crítico para a proteção IP67.Cuidados Pós-Instalação: Antes de religar a energia, faça uma inspeção visual final. Após o religamento, monitore a conexão nas primeiras horas de operação sob carga para verificar se não há aquecimento anormal.Manutenção Periódica: Estabeleça um plano de inspeção periódica para verificar o estado do plugue, da tomada e do cabo, buscando por sinais de superaquecimento, desgaste da vedação ou danos físicos.
Para aplicações onde a falha não é uma opção, confie na robustez e na proteção do Plugue Industrial 3P+N+T 63A 200/250V 9H Azul IP67 da STECK. Compre agora e garanta a conexão mais segura e confiável para seus equipamentos de maior criticidade.
*Imagens meramente ilustrativas.
