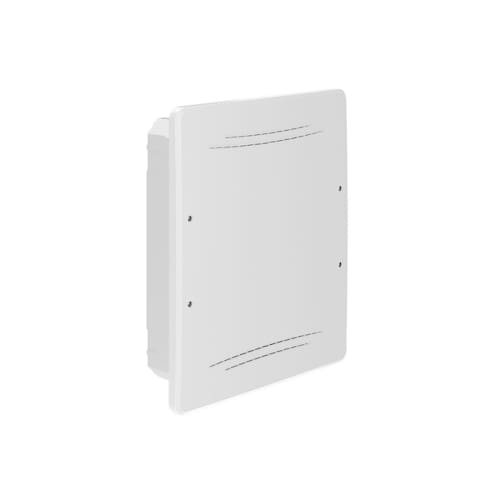

Quadro Vdi Embutir Com Tampa Branco 30X30 - Weg

Amplo Espaço Interno para dispositivos de voz, dados e imagem, os quadros de distribuição VDI permitem organizar seus dispositivos de telefone, internet e TV de forma simples e prática, além de contar com a qualidade, confiabilidade e tradição da marca WEG.

Instruções para Instalação:

Retirar os parafusos de fixação da tampa frontal;

Retirar os parafusos de fixação do suporte interno;

Retirar o suporte interno;

Utilizando os pré-cortes existentes, abrir a devida passagem para o eletroduto compatível com a instalação;

Abrir um compartimento para instalação em alvenaria (273mmx330mm);

Embutir a base do quadro na parede até a marcação indicada (67mmx79mm);

Ajustar o nível e a profundidade do quadro. Com o quadro posicionado preencher as laterais com massa de fixação. OBS: Para a instalação em drywall, fixar as extremidades do quadro com  parafusos;

Fixar os módulos no suporte e efetuar a instalação elétrica;

Recolocar o suporte seguido da tampa frontal e a instalação estará concluída.
