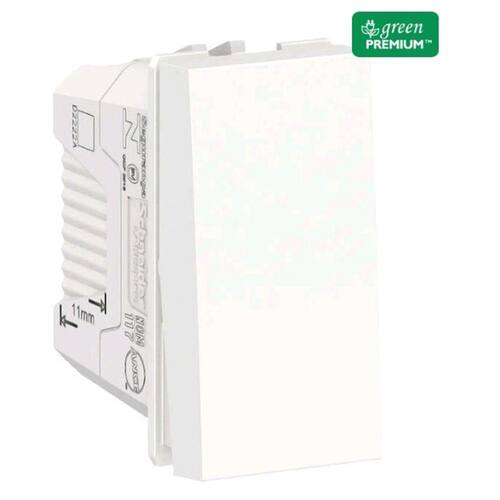

Schneider Orion Modulo Interruptor Intermediario Branco S70110504

SCHNEIDER ORION MODULO INTERRUPTOR INTERMEDIARIO BRANCO S70110504

Interruptores e tomadas Orion

Um universo de possibilidades com interruptores, tomadas, módulos eletrônicos e muito mais. É a plataforma modular que atende perfeitamente a cada estilo de vida.

A linha de interruptores e tomadas Orion se adapta a qualquer estilo, material, cor ou função. Sua modularidade permite trocar suas partes e placas de forma independente e todos os componentes são de fácil instalação. São mais de 340 itens, desde placas clássicas, interruptores, tomadas, dimmers para lâmpadas LED, módulos eletrônicos com funções multimídia e placas com acabamento diferenciado



Especificações




















Principal






      linha de produto
      Orion




      tipo de produto ou componente
      Seccionador




      Apresentação do dispositivo
      Mecanismo




      Aplicação do dispositivo
      Iluminação




      tonalidade de cor
      Branco (RAL 9003)




      tipo de embalagem
      Flow-pack




      quantidade por conjunto
      Conjunto de 10




      quantidade indivisível de venda
      1




















































Complementar






      Montagem do dispositivo
      Faceado




      Função de Chaveamento
      Intermediário




      número de módulos
      1 módulo




      número de rocker
      1




      atuador
      Basculante




      compatibilidade de gama
      OrionSuporte

      Orionplaca adaptadora

      Optiline 70 with adaptor plate




      modo de fixação
      Encaixe




      acabamento da superfície
      Acetinado




      tratamento da superfície
      Não tratada




      corrente nominal
      10 AX a 127/250 V CA 50/60 Hz




      capacidade de interrupção de carga mínima
      200 operações 1,25 In e 1,1 Un




      durabilidade elétrica
      20000 ciclos para IEC 60669




      conexões - terminais
      4 Conexão por parafuso




      formato da cabeça do parafuso
      Pozidriv n 2




      capacidade de conexão de fixação
      <= 4 mm² para rígido cabo(s)

      <= 4 mm² para entrelaçado cabo(s)

      <= 4 mm² para Flexível cabo(s)




      comprimento da decapagem do fio
      11 mm




      sinalização local
      LED opcional




      material
      Termoplástico com estabilização ABS-UV: mecanismo de balancim

      PC (policarbonato) GF10 FR: embalagem

      PC (policarbonato) GF10 FR: Placa

      Aço inoxidável: Primavera

      PA (poliamida) 66 GF25 FR: balancim interior

      Liga de prata: contato

      Bronze: terminais

      Aço: noz

      Aço: parafuso




      altura
      45 mm




      largura
      22,5 mm




      profundidade
      40,5 mm




      profundidade incorporada
      28,6 mm




      Peso líquido
      0,023 kg






















Meio ambiente






      temperatura ambiente para armazenamento
      -5…40 °C




      força dielétrica
      2000 V




      Temperatura ambiente para funcionamento
      -5…35 °C




      Normas
      IEC 60669




      certificações do produto
      INMETRO

      NOM/ANCE

      INGCER




      grau de proteção IK
      IK04




      grau de proteção IP
      IP21D




      característica do ambiente da aplicação
      Álcool

      Acetona

      Resistente aos raios UV

      Gasolina

      Alvejante

      Óleo

      Sabonete líquido

      Peróxido de hidrogénio (H2O2)

      Fluido para limpeza de janela


















Unidades de embalagem






      Unidade de pacote tipo 1
      PCE




      Número de unidades no pacote 1
      1




      Peso do pacote 1
      0,024 kg




      Pacote 1 Altura
      2,3 cm




      Pacote 1 largura
      7 cm




      Pacote 1 Comprimento
      14 cm








Garantia contratual






      Garantia
      18 meses
