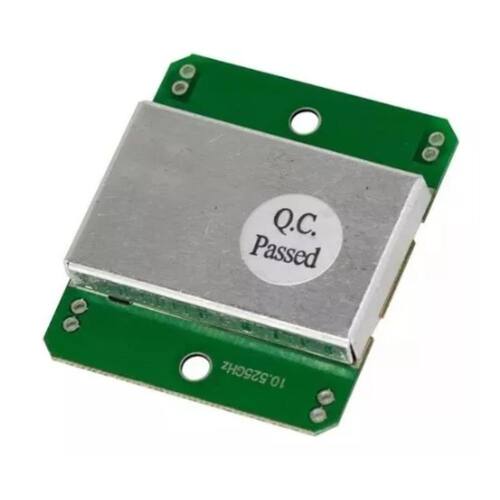

Sensor De Movimento Por Microondas Radar - Doppler Hb100

não fornecemos assitencia técnica, compre somente se tiver certeza.

O módulo sensor de radar doppler por micro-ondas hb100 utiliza tecnologia de micro-ondas para analisar seu ambiente, emitindo sinais de micro-ondas e medindo o tempo que esses sinais levam para retornar ao sensor. Essa capacidade o torna ideal para medir movimento e velocidade. O hb100 é um módulo transceptor frontal monoestático de banda x de 10,525 ghz com oscilador de ressonador dielétrico dro , misturador de micro-ondas e antena de patch.

Detectores de presença por micro-ondas, como o hb100, são sensíveis ao movimento e ideais para espaços grandes e áreas de formato irregular ou onde a detecção de movimentos sutis é necessária. Isso inclui sistemas de alarme de intrusão, módulos de ocupação, chaves de controle de porta automática, sistemas de proteção de segurança, sistemas de controle de vídeo automático de caixas eletrônicos, máquinas de sinal automático de trem e outras aplicações inovadoras.

Características:
Tensão de entrada: 4.75vdc 5.25vdc, com 5vdc recomendado
Tipo de saída: digital
Configuração de frequência: 10.520ghz 10.530ghz
Alcance de detecção longo: até 20 metros
Potência de saída eirp : 12dbm 20dbm
Emissão espúria: -7.3dbm
Tempo de estabilização: 3usec 6usec
Força do sinal recebido: 200uvp-p
Ruído: 5uvrms
Consumo de corrente: 30ma 40ma
Frequência de repetição de pulso: 2khz
Largura de pulso: 10usec
Temperatura operacional: -15c 55c
Dimensões: 37mm x 45mm x 8mm
Especificações:
Baixo consumo de corrente
Operação cw ou por pulso
Perfil plano
Longo alcance de detecção

Notas:
As emissões radiadas do hb100 são projetadas para atender aos requisitos das regras da comissão federal de comunicações fcc , parte 15, seção 15.245 uso dentro de um prédio ou para abrir a porta de um prédio .
A força do sinal recebido rss é medida na perda total de caminho de 2 vias de 93db.
As voltagens de ruído são medidas de 10 hz a 100 hz na porta de saída, dentro de uma câmara anecóica.
Operação por pulso.
O design, processo de fabricação e especificações deste dispositivo estão sujeitos a alterações sem aviso prévio.
Atenção: dispositivo sensível a eletrostática. Observe as precauções para manuseio e armazenamento.

O módulo sensor de radar doppler por micro-ondas hb100 é uma solução robusta e precisa para aplicações que requerem detecção de movimento e velocidade, oferecendo desempenho confiável em uma ampla gama de condições ambientais.
