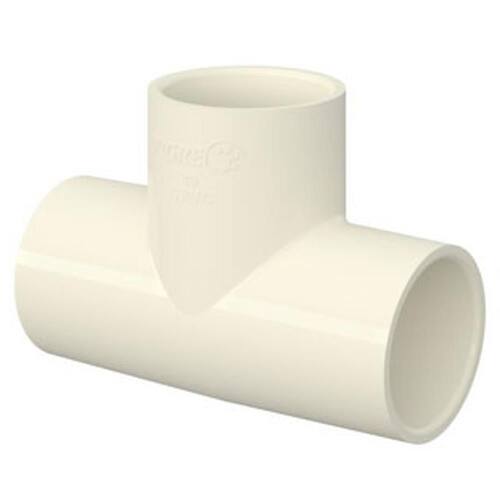

Te Aquatherm 90º Graus 28mm - 22852000 - TIGRE

Te Aquatherm 90º Graus 28mm - 22852000 - TIGRE



Descrição:

Água quente de um jeito fácil, seguro e eficiente. O Tê 90º Aquatherm é indispensável na construção ou reforma de residências, comércios e indústrias. Ele possibilita realizar uma derivação de 90° a partir da tubulação principal. Fabricado em CPVC, mais resistente a altas temperaturas. Destaca-se pela durabilidade.



Informações:

Matéria-prima: CPVC

Temperatura máxima de trabalho: 80º

Norma: BR 15884



Benefícios:

- Facilidade de instalação - Dispensa equipamentos especiais e mão de obra especializada. As juntas são soldáveis a frio (com adesivo próprio);

- Bom isolamento térmico - Devido a sua baixa condutividade térmica, os tubos e conexões Aquatherm não exigem a aplicação de isolantes térmicos quando utilizados embutidos ou em trechos aparentes;

- Durabilidade - O CPVC Aquatherm não sofre ataque químico das substâncias da água. Isto evita oxidação, ferrugem ou corrosão dos componentes, e incrustações que comprometem a vazão de projeto ao longo da vida útil.



Instrução:

Antes de soldar, verifique se o encaixe entre a ponta do tubo e a bolsa da conexão está bem justo. É necessário que exista uma interferência entre as peças, pois não se estabelece a soldagem se não ocorrer pressão entre as superfícies que estão sendo unidas. Quando for necessário realizar uma conexão com peças metálicas, ou ponto de consumo como, por exemplo, torneiras e chuveiros, ou entradas e saídas de aquecedores, a linha Aquatherm possui conexões de transição especificas para esta aplicação. Nesses casos será necessário realizar juntas roscáveis. Na Ficha Técnica você verifica todas as instruções de uso e instalação do Tê 90º Aquatherm.



Especificações Técnicas:

- Fabricado em CPVC (policloreto de vinila clorado) - baixa condutividade térmica;

- Cor - Bege;

- Bitola - 15, 22, 28, 35, 42, 54, 73, 89 e 114mm;

- Pressão de serviço - 6,0 kgf/cm2 ou 60 m.c.a. conduzindo água a 80°C; 24,0 kgf/cm2 ou 240 m.c.a. conduzindo água a 20°C;

- Temperatura máxima de trabalho - 80°C

- Coeficiente de Dilatação Térmica Linear - 6, 12x1 0·5/,C (médio);

- Resistência química - Verificar tabela de resistência química do CPVC na Ficha Técnica;

- Poder ser utilizado em instalações de recalque com água fria (altas pressões);

- Não é indicado para condução de vapor;

- Normas de Referência - NBR 15884 e NBR 7198



Dimensões:





Bitola (mm)
A
B
DE
C


15
46
13
15
23


22
62
18
22
31


28
79
23
28
39


35
95
28
35
47


42
111
33
42
55













Vídeo: Te Aquatherm 90º Graus 28mm - 22852000 - TIGRE












* Imagens Meramente Ilustrativa.
