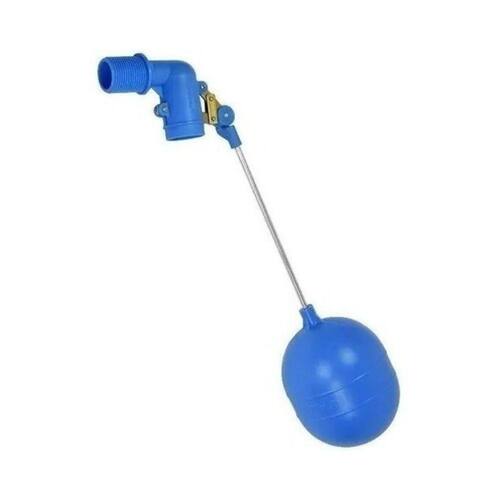

Torneira De Bóia Alta Pressão Alta Vazão Total Plástica Garden 3/4

Torneira de bóia para uso em água fria é ideal para locais com alta pressão. Pode ser usado em qualquer caixa de água, sua haste não enferruja e não contamina a água. Com sua alta vazão de 220 L/min e pressão máxima de trabalho 10,0 kgf/cm2 enche uma caixa de 1.000 L em 5 minutos.

Instruções de Instalação::
- Feche o registro de entrada de água;
- Aplique a fita de vedação na rosca do corpo da torneira;
- Rosqueie a torneira na flange, deixando-a fixa com a saída do jato direcionado na posição vertical;
- Abra o registro para encher a caixa d’água e aguarde o fechamento da torneira de bóia;
- Verifique se nível de água dentro da caixa está adequado (caso não esteja efetue o procedimento de regulagem da torneira de bóia conforme o modelo da torneira);
- Tampe a caixa d’água.

Obs. Não rosquei demasiadamente o balão da torneira. Isso pode trincar o balão. A posição do balão não influencia no funcionamento da torneira de bóia. Qualquer posição que o balão for colocado irá funcionar.

Regulagem da Torneira:
- Solte o parafuso (amarelo) do centro da cremalheira;
- Ajuste o nível de água do reservatório posicionado para cima ou para baixo da haste da torneira;
- Fixe o parafuso (aperte com as mãos. Não use ferramentas pois poderá quebrar o sistema de regulagem da torneira);
- Aguarde o enchimento do reservatório.

Importante:
- As torneiras de bóia modelo Vazão Total Plástica Garden são apropriadas para instalações com pressão máxima de serviço de até 10,0 kgf/cm2.
- Temperatura máxima para torneiras de Bóia Vazão Total Plástica : 60°C
- Verifique se a instalação do tubo extravasor (ladrão), que regula o nível máximo de água do reservatório, está conforme a norma NBR 5626/1998 - Instalação predial de água fria.
- O diâmetro mínimo do tubo extravasor (ladrão) deve ser de 40 mm e a saída do mesmo deve estar em local visível.

Curva de Vazão:
- 0,5 kgf/cm²: 1,009 litros/segundo
- 1 kgf/cm²: 1,388 litros/segundo
- 5 kgf/cm²: 3,667 litros/segundo
- 7 kgf/cm²: 4,220 litros/segundo

Características técnicas:
Material do corpo: Plástico
Material da haste: Aluminio
Material do balão: Plástico
Furo de passagem: 17mm
Pressão máxima recomendada: 10 kgf/cm2
Temperatura máxima: 60 °C
Vazão: 220L/min
Peso: 0,195Kg
